Hergestellt mit einem Innenwinkelradius von R≤0,3 mm und einer Größentoleranz von ±0,1 mm. Ideal für Hochhausfassaden, Brückenbau und Präzisionsmaschinen, die eine einwandfreie Montage und außergewöhnliche Tragfähigkeit erfordern.

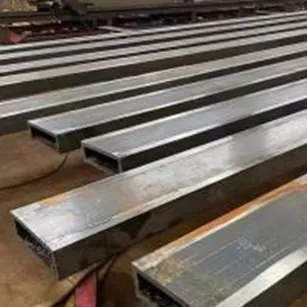

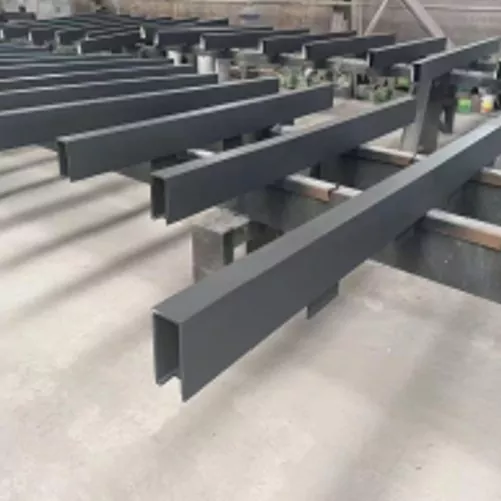

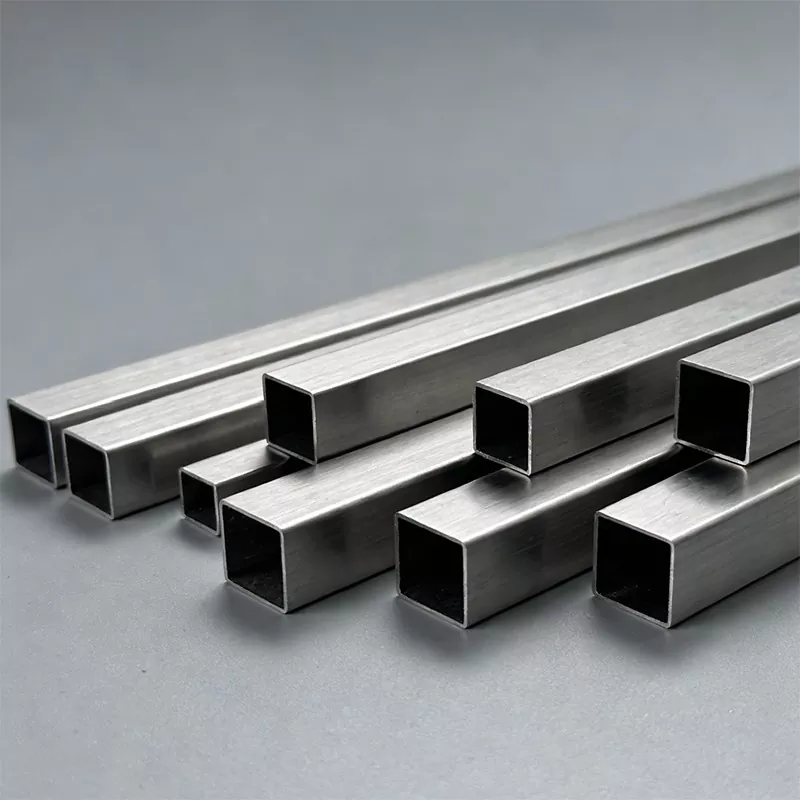

Ein rechtwinkliges Vierkantrohr ist ein hohles Metallprofil mit quadratischem oder rechteckigem Querschnitt und einem Innenwinkel von genau 90° (scharfer Eckenradius R≤0,5 mm), der sich von herkömmlichen abgerundeten Vierkantrohren (R≥1,0 mm) unterscheidet. Die Verarbeitung erfolgt durch Kaltbiegen, Warmwalzen oder Extrudieren aus Kohlenstoffstahl oder Edelstahl. Mit seiner stabilen Struktur und dem regelmäßigen Erscheinungsbild eignet es sich perfekt für B2B-Projekte, die eine hohe Montagegenauigkeit und mechanische Eigenschaften erfordern. Entdecken Sie unser gesamtes Sortimentspeziell geformter Stahlfür individuelle Anforderungen.
Kernvorteile und bestätigte Fälle
Präzision im Millimeterbereich
Durch fortschrittliche Kaltumformtechnologie wird der Innenwinkelradius auf ≤0,3 mm komprimiert und der Verbindungsspalt der Komponenten auf ≤0,1 mm gesteuert. Diese Präzision reduziert direkt die Bearbeitungsschritte vor Ort und erhöht die Montageeffizienz um 30 bis 50 %.
Überlegene strukturelle Leistung
Im Vergleich zu herkömmlichen runden Vierkantrohren ist die Torsions- und Biegefestigkeit des Vierkantrohrs mit scharfen Ecken um 15 bis 20 % erhöht. Durch die Hohlstruktur wird eine Gewichtsreduzierung von 12 bis 30 % erreicht und die Materialkosten optimiertStahlkonstruktionen.

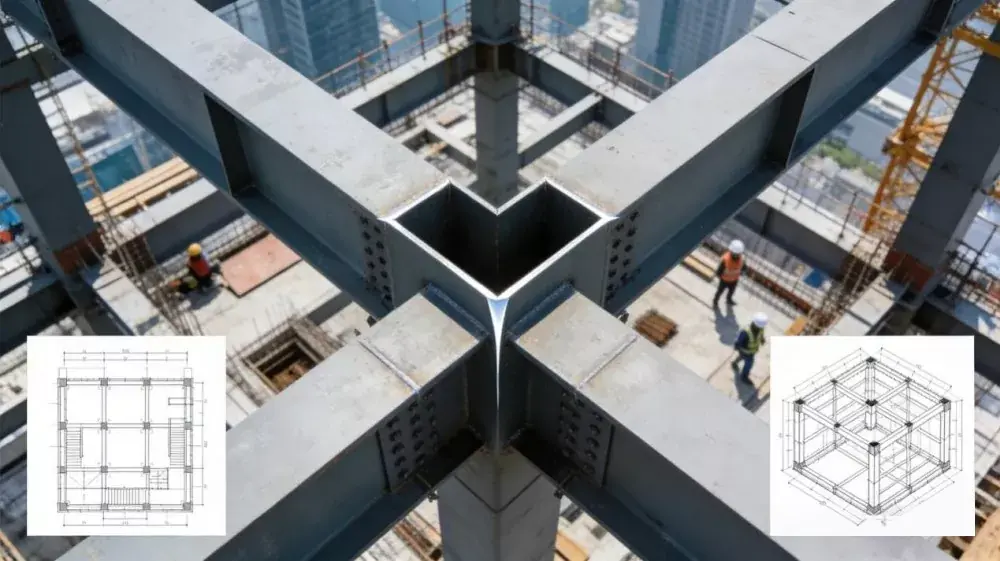

Projektfall: 500-Meter-Superturm in Shenzhen
Als tragender Rahmen wurde ein feuerfestes Vierkantrohr Q345FR verwendet. Durch die nahtlose Spleißtechnologie wurde eine Streckgrenze von 70 % bei 600 °C erreicht und eine 3-Stunden-Feuerwiderstandsgrenze mit feuerfester Beschichtung erreicht. Dies reduzierte den Verbrauch an feuerfesten Platten um 30 % und verkürzte die Bauzeit im Vergleich zu herkömmlichen Konzepten um zwei Monate.
Technische Spezifikationen
Die folgenden Parameter dienen als Referenz. Kundenspezifische Größen und Qualitäten sind nach technischer Prüfung verfügbar.
| Spezifikationskategorie | Artikel | Referenzparameter | Anwendungshinweise |
|---|---|---|---|
| Abschnittsgröße | Seitenlängenbereich (quadratisch) | 10 mm × 10 mm bis 200 mm × 200 mm | Kleine Größen für Möbel/Präzisionsgeräte; große Größen für Vorhangfassaden/Brücken. |
| Seitenlängenbereich (Rechteck) | 10 mm × 20 mm bis 150 mm × 300 mm | Der rechteckige Abschnitt konzentriert sich auf die Biegefestigkeit in eine Richtung für Regalbalken. | |
| Radius des Innenwinkels (R) | Konventionell ≤0,5 mm; Hochpräzise ≤0,3 mm | Erfüllt strenge Präzisionsmontageanforderungen. | |
| Größentoleranz | Normal ±0,5 mm; Genauigkeit ±0,1 mm | Für Automatisierungsgeräte und Superhochhaus-Fassaden. | |
| Wandstärke | Konventionelle Dicke | 0,8 mm bis 12 mm | Dünnwandig für leichte Konstruktionen, dickwandig für tragende Konstruktionen. |
| Benutzerdefinierte Dicke | Min. 0,3 mm, max. 15 mm | Ultradünn für Beschnitt, ultradick für Brückenversteifungen. | |
| Dickentoleranz | ≤2mm: ±0,05~0,1mm; 2~6mm: ±0,1~0,2mm; >6mm: ±0,2~0,3mm | Gewährleistet die Stabilität der strukturellen Spannungsverteilung. | |
| Materialeigenschaften | Kohlenstoffstahlserie | Q235B, Q345B, Q690 hochfester Stahl | Q690-Dehngrenze ≥690 MPa, geeignet für schwere Lasten und Gewichtsreduzierung. |
| Sonderstahlserie | Feuerfester Stahl Q345FR | 70 % Streckgrenze bei 600 °C, 3 Stunden Feuerbeständigkeit. | |
| Legierungsserie | Edelstahl 304/316, Aluminiumlegierung 6061 | Edelstahl für Korrosionsbeständigkeit, Aluminium für leichte Außenanwendungen. | |
| Technologische Parameter | Umformprozess | Kaltumformung + lokale Wärmebehandlung | Reduziert die Stresskonzentration und verbessert die Stabilität. |
| Schweißtechnik | Laser-Lichtbogen-Hybridschweißen | Schweißnahtbreite 2 mm, Verformung um 70 % reduziert, Ermüdungslebensdauer >2 Millionen Zyklen. | |
| Oberflächenbehandlung | Feuerverzinkung, Fluorkohlenstoffspritzen, Eloxieren | Zink gegen Korrosion, Fluorkohlenstoff gegen Witterungseinflüsse, Eloxieren für Aluminium. | |
| Mechanische Eigenschaften | Biegefestigkeit | 15 % bis 20 % höher als runde Vierkantrohre derselben Spezifikation | Gleichmäßigere Spannungsverteilung. |
| Gewichtsverlustverhältnis | 12 % ~ 30 % | Passt sich leichten Anforderungen wie Superhochhäusern und Brücken an. | |
| Wetterbeständigkeit | Zinkbeschichtung ≥80μm; Beständigkeit gegen Fluorkohlenstoffsalzsprühnebel ≥1000h | Passt sich an langfristige Einsatzszenarien im Freien an. |
Anpassungs- und Anwendungsszenarien

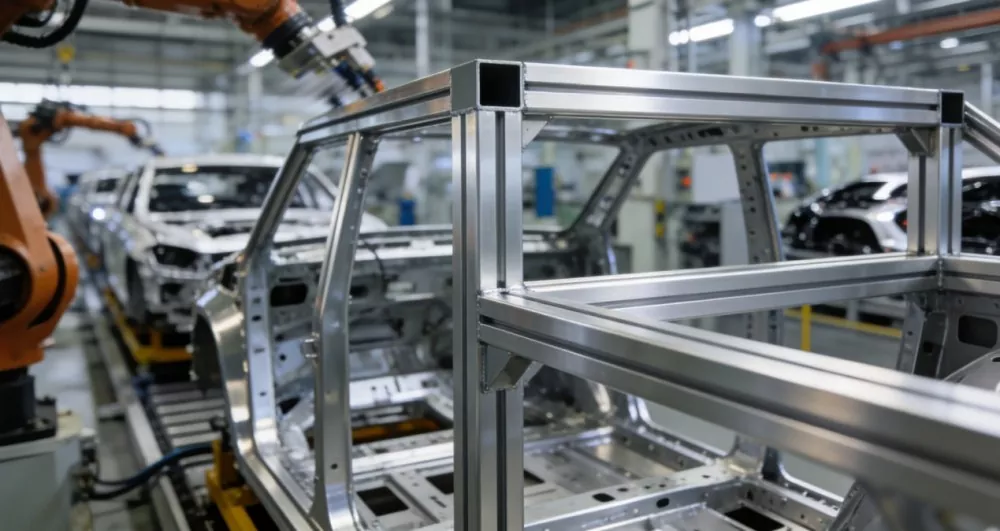

Anpassungsmöglichkeiten erweitern die Anwendungsgrenzen. Von hochfestem Stahl bis hin zu Aluminiumlegierungen und von Laserschweißen bis hin zu Fluorkohlenstoffspritzen – flexible Kombinationen erfüllen vielfältige B2B-Anforderungen. Beispielsweise wird ein Vierkantrohr aus einer Aluminiumlegierung 6061 für die Basis von Automobilschweißrobotern verwendet, wodurch eine genaue Installation der Führungsschiene durch eine Winkelfehlerkontrolle von ±0,1° erreicht wird.

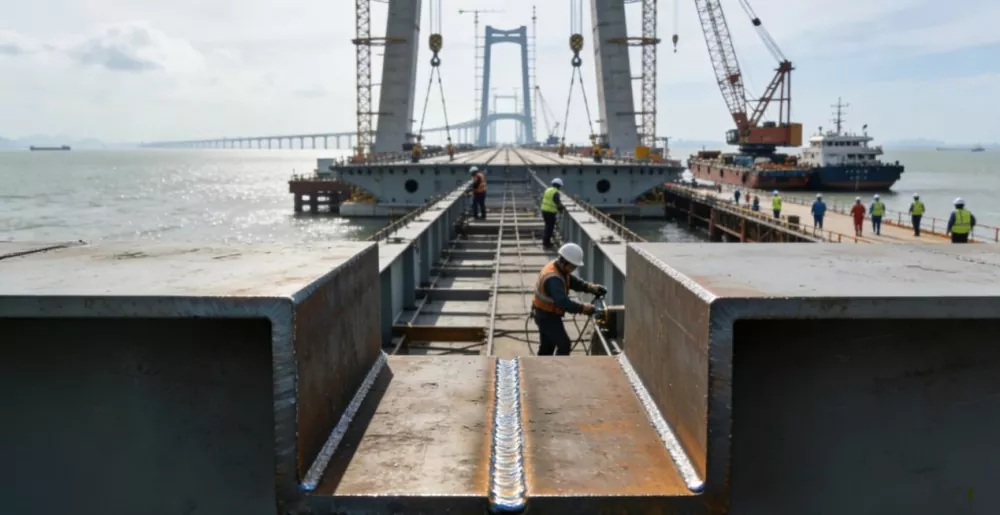

Nachdem das hochfeste Vierkantrohr Q690 in der Versteifung eines Stahlkastenträgers mit tiefem Mittelkanal verwendet wurde, wird das Gewicht einer einzelnen Schicht um 1200 Tonnen reduziert. Die Ermüdungslebensdauer des Laser-Lichtbogen-Hybridschweißverfahrens beträgt mehr als 2 Millionen Zyklen und ist damit 50 % höher als bei herkömmlichen Methoden. Dieser Werkstoff beweist seinen technischen Wert immer wieder in Hochhäusern, im Brückenbau und in Präzisionsmaschinen.
Warum Shunchen Industry wählen?
Shunchen Industry verfügt über erhebliche Vorteile im Bereich rechtwinkliger Vierkantrohre, da die Kernleistung und Verarbeitungsgenauigkeit den herkömmlichen Industriestandards überlegen sind. Der Innenwinkelradius beträgt ≤0,3 mm und die Größentoleranz wird innerhalb von ±0,1 mm kontrolliert.
Wir bieten eine umfangreiche Materialauswahl, darunter hochfesten Stahl Q690 und feuerfesten Stahl Q345FR. Im Vergleich zu herkömmlichen Produkten wird die Biegefestigkeit um 15–20 % erhöht und gleichzeitig eine Gewichtsreduzierung von 12–30 % erreicht. Wir unterstützenvollständige kundenspezifische AnpassungWir setzen auf einen digitalen, flexiblen Produktionsmodus. Sorgen Sie für eine schnelle Lieferung, eine strenge Qualitätskontrolle und eine vollständige Prüfdokumentation für Ihr UnternehmenGroßbestellungen. Wir agieren alsDirektlieferant ab Werkum das Beste zu garantierenB2B-Angebot.
Häufig gestellte Fragen
1. Was unterscheidet ein rechtwinkliges Vierkantrohr von einem Standard-Vierkantrohr?
Ein rechtwinkliges Vierkantrohr weist einen Innenwinkelradius (R) von ≤0,5 mm und bei hochpräzisen Modellen bis zu ≤0,3 mm auf. Dies ist deutlich schärfer als herkömmliche Vierkantrohre, die typischerweise einen abgerundeten Eckenradius von R≥1,0 mm haben. Diese schärfere Ecke ermöglicht ein nahtloses, spaltfreies Spleißen (Abstände ≤ 0,1 mm) und ist somit ideal für hochpräzise Architektur- und Maschinenanwendungen.
2. Welche Materialien und Stahlsorten sind für Großbestellungen verfügbar?
Wir liefern Kohlenstoffstahlserien (Q235B, Q345B, Q690 hochfest), speziellen feuerfesten Stahl (Q345FR), Edelstahl (304/316) und Aluminiumlegierung (6061). Q690 wird dringend für Schwerlastszenarien empfohlen, die eine Gewichtsreduzierung erfordern, während Edelstahl 304/316 ideal für korrosive Umgebungen ist.
3. Welchen Nutzen hat das Laser-Lichtbogen-Hybridschweißen für das Produkt?
Unsere rechtwinkligen Vierkantrohre nutzen fortschrittliches Laser-Lichtbogen-Hybridschweißen. Diese Technologie verringert die Schweißnahtbreite auf etwa 2 mm, reduziert die Schweißverformung um 70 % und erhöht die Ermüdungslebensdauer auf über 2 Millionen Zyklen. Dies gewährleistet eine hervorragende strukturelle Integrität, insbesondere in dynamischen Belastungsumgebungen wie im Brückenbau.
4. Können Sie maßgeschneiderte Oberflächenbehandlungen anbieten?
Ja. Wir bieten Feuerverzinkung (für hervorragende Korrosionsschutzleistung), Fluorkohlenstoffspritzen (für UV- und Witterungsbeständigkeit) und Eloxierung (speziell für Modelle aus Aluminiumlegierung). Die Wahl hängt von Ihren Außenbelichtungsbedingungen und ästhetischen Anforderungen ab.
5. Wie lange ist die Vorlaufzeit für große Projektaufträge?
Die Lieferzeiten hängen von der Gesamttonnage, der Materialqualität und den spezifischen Verarbeitungsanforderungen ab. Bei Standardgrößen liegt sie typischerweise zwischen 15 und 25 Tagen. Wir nutzen einen digitalen, flexiblen Produktionsmodus, um eine schnelle Lieferung und strenge Qualitätskontrolle zu gewährleisten und die strengen Zeitpläne großer Bauprojekte einzuhalten.
Fordern Sie ein Angebot für rechtwinklige Vierkantrohre an
Kontaktieren Sie Shunchen Industry mit Ihren erforderlichen Abmessungen, der Materialqualität (z. B. Q345B, Q690), der Wandstärke und der Oberflächenbehandlung. Unser Ingenieurteam prüft Ihr Projekt und erstellt direkt ab Werk ein wettbewerbsfähiges Angebot.
