Konzipiert für Vorhangfassaden, schwere Gerätebasen und kritische Infrastruktur. Hergestellt mit CNC-Schneiden und fortschrittlichen Korrosionsschutztechnologien.
Die Kernfunktion einer eingebetteten Stahlplatte konzentriert sich auf drei wichtige Positionierungsbereiche und dient als entscheidender Träger für die Verbindung der Hauptgebäudestruktur mit Hilfsstrukturen:
Lastübertragungsnabe
Nimmt das Eigengewicht, die Windlast und die Vibrationsbelastung von Hilfskomponenten wie Vorhangfassaden auf. Überträgt verteilte Lasten gleichmäßig auf die Hauptbetonstruktur, um Schäden durch lokale Spannungskonzentrationen zu vermeiden.
Installationsreferenz
Verlässt sich auf eine genaue Positionierung während der Phase vor dem Einbetten, um eine feste Referenz für nachfolgende Stützen bereitzustellen. Gewährleistet eine regelmäßige Anordnung und Installationsgenauigkeit und reduziert die Nachbearbeitung vor Ort erheblich.
Strukturelle Stabilitätsgarantie
Bildet durch Betongießen eine solide integrierte Struktur und verbessert die Verbindungsstabilität zwischen externen Komponenten und der Hauptstruktur. Verbessert die Kipp- und Vibrationsfestigkeit.
Technische Spezifikationen
| Spezifikationskategorie | Technische Parameter | Detaillierte Indikatoren | Anpassungsspezifikation |
|---|---|---|---|
| Basisgröße | Normale Spezifikation | Länge/Breite: 200×200mm~600×600mm; Dicke: 8 mm ~ 20 mm | 200×200×8mm für leichte Glastrennwand; 600×600×20mm für schwere Vorhangfassaden |
| Benutzerdefinierte Größe | Beliebige Länge und Breite (max. ≤1000×1000mm), Dicke (min. ≥5mm) | Passt sich den individuellen Anforderungen speziell geformter Vorhangfassaden an | |
| Größentoleranz | Toleranz der Umrissgröße | ±0,5 mm (konventionell), ±0,2 mm (Präzisionsklasse) | Das Präzisionsniveau passt sich an Vorhangfassaden in Hochhäusern an, die eine extrem hohe Genauigkeit erfordern |
| Genauigkeit der Lochposition | Toleranz des Lochmittenabstands ≤±0,2 mm, Lochdurchmesser ±0,1 mm | Gewährleistet eine präzise Stoßverbindung mit den Schrauben der Vorhangfassadenhalterung | |
| Materialeigenschaften | Mainstream-Material | Kohlenstoffstahl: Q235B, Q345B; Edelstahl: 304, 316 | Q345B für schwere Lasten; Edelstahl 316 für hohen Salznebel an der Küste |
| Mechanisches Eigentum | Kernstärke | Biegefestigkeit: Q235B ≥ 235 MPa, Q345B ≥ 345 MPa; Scherfestigkeit ≥ 120 MPa | Gewährleistet die strukturelle Stabilität bei der Lastübertragung |
| Oberflächenbehandlung | Korrosionsschutzprozess | Feuerverzinkung (≥80μm), Fluorkohlenstoffspritzen (≥40μm), Spiegelpolieren | Feuerverzinkt für Korrosionsbeständigkeit im Außenbereich; Spiegelpolitur für die Innendekoration |
| Technologische Anforderungen | Umformprozess | CNC-Plasmaschneiden, Präzisionsstanzen; Schweißnahthöhe ≥8mm, keine Poren/Risse | Gewährleistet die Ebenheit der Platte (≤1 mm/m) und verbessert die Haftung mit Beton |
Hauptverkaufsargumente: Hohe Präzision, Stärke und Anpassungsfähigkeit
Bei dieser eingebetteten Stahlplatte liegt die Größentoleranz streng bei ±0,5 mm und die Bolzenlochgenauigkeit bei ≤±0,2 mm. Es verbindet sich genau mitVorhangfassadenhalterungenund andere Komponenten. Durch die Verwendung hochwertiger Materialien wie Q345B und Edelstahl 304/316 erreicht die Biegefestigkeit ≥345 MPa. Die Oberfläche wird professionellen Behandlungen wie Feuerverzinkung unterzogen und weist eine Salzsprühnebelbeständigkeit von ≥1000 Stunden auf. Wir unterstützen die vollständige Anpassung von Größe, Lochanordnung und Oberflächenbehandlung, um die strengen Anforderungen von B2B-Projekten zu erfüllen.
Anwendungsszenarien und verifizierte Fälle

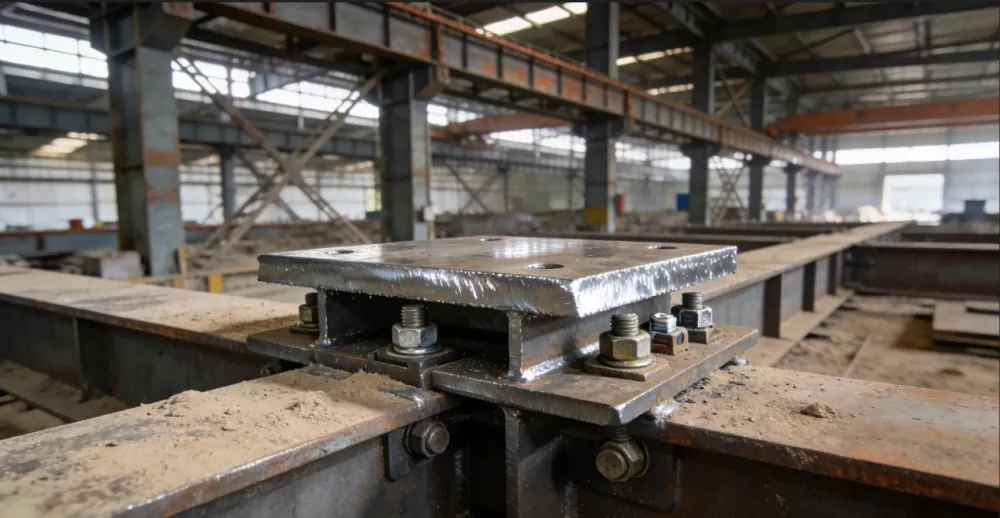

Bei dem Projekt wurden verdickte eingebettete Stahlplatten verwendet, um die Last eines 50-Tonnen-Kranträgers stabil zu tragen. Die Materialien und Oberflächenbehandlungen wurden so angepasst, dass sie sich an die Umgebung mit hohem Staub- und Feuchtigkeitsgehalt der Schwerindustrieanlage anpassen und eine langfristige Betriebssicherheit gewährleisten.

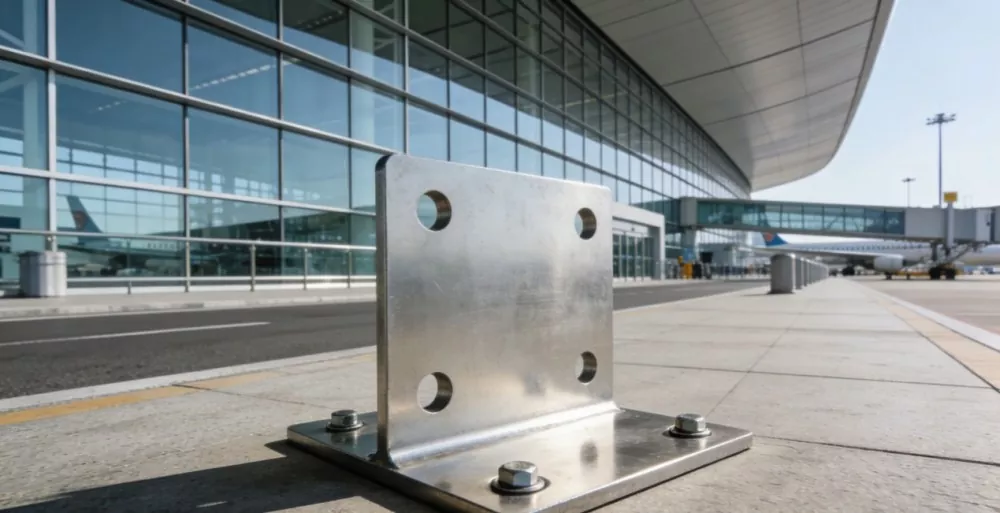

Zur Verbindung der Vorhangfassade mit der Stahlkonstruktion wurden eingebettete Platten aus Edelstahl 304 verwendet. Dies gewährleistete die Ebenheit der Super-Span-Vorhangfassade und sorgte für eine hervorragende Witterungsbeständigkeit, wodurch die strengen Qualitätsstandards eines Großkonzerns erfüllt wurdenVerkehrsknotenpunktprojekt.

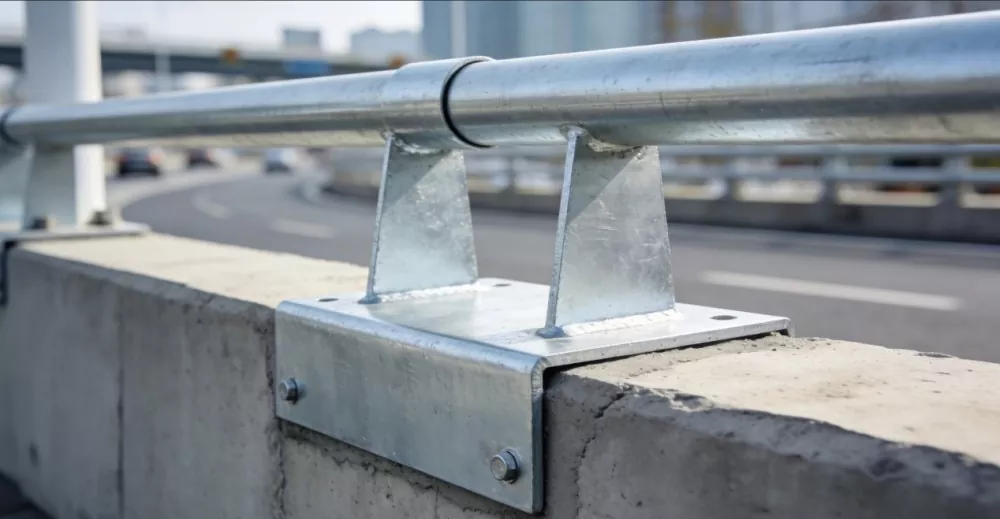

Für die Leitplanken von Überführungen wurden feuerverzinkte eingebettete Platten eingesetzt, die die Effizienz der Lastübertragung verbessern. Die Platten zeigten in der regnerischen Umgebung keine offensichtliche Korrosion, was die Bauzeit erheblich verkürzte und die Haltbarkeit der kommunalen Infrastruktur gewährleistete.
Unsere industriellen Vorteile
Tianjin Shunchen Industrial Co., Ltd. wurde 2014 gegründet und hat seinen Hauptsitz in der Industriezone Daqiuzhuang. Als umfassendes Industriekettenunternehmen integrieren wir Stahltiefverarbeitung, Feuerverzinkung, Lagerung und Import/Export-Handel.
Mit einer jährlichen Produktionskapazität von über 450.000 Tonnen und einem Produktionswert von fast 2 Milliarden Yuan verfügen wir über erhebliche Vorteile im Bereich eingebetteter Stahlplatten. Durch die vollständige Integration der Industriekette bietet unsere Basis ausreichende Produktionskapazität, Lagerbestände, schnelle Lieferreaktionen und kontrollierbare Kosten. AlsDirektlieferant ab WerkWir bieten wettbewerbsfähige Preise fürGroßbestellungenund maßgeschneiderte Lösungen. Schauen Sie sich unsere anISO 9001-Zertifizierungzur Qualitätssicherung.
Häufig gestellte Fragen
Was ist die typische Lieferzeit für Großbestellungen von eingebetteten Stahlplatten?
Für Standardspezifikationen auf Lager beträgt die Lieferzeit in der Regel 7–15 Tage. Für kundenspezifische Größen, bestimmte Materialien (z. B. Edelstahl 316) oder spezielle Korrosionsschutzbehandlungen beträgt der Produktionszyklus je nach Bestellmenge in der Regel 20 bis 30 Tage. Einen genauen Lieferplan teilen wir Ihnen mit der Auftragsbestätigung mit.
Können Sie Platten nach individuellen Zeichnungen herstellen?
Ja, absolut. Wir unterstützen OEM- und ODM-Dienste. Sie können CAD-Zeichnungen (DWG, DXF, STEP) oder physische Muster bereitstellen. Unsere CNC-Schneide- und Laserbohrtechnologie stellt sicher, dass Ihre individuellen Lochanordnungen und Plattengrößen mit einer Präzisionstoleranz von ≤ ± 0,2 mm eingehalten werden.
Wie stellen Sie die Schweißqualität bei Schwerlastanwendungen sicher?
Wir verwenden fortschrittliche automatisierte Schweißprozesse mit einer Schweißnahthöhe von ≥8 mm und stellen sicher, dass keine Poren oder Risse entstehen. Jede Charge wird einer strengen zerstörungsfreien Prüfung (NDT) und Fehlererkennung unterzogen. Unsere Schweißnahtqualifikationsrate liegt konstant bei 99,9 % und wird so den hohen Belastungen und besonderen Anforderungen von Industrieanlagen effektiv gerecht.
Welche Oberflächenbehandlungen werden für Außen- und Küstenprojekte empfohlen?
Für den allgemeinen Außeneinsatz empfehlen wir eine Feuerverzinkung (Zinkschichtdicke ≥80 μm), die eine hervorragende Korrosionsschutzleistung bietet. Für Küstenumgebungen mit starkem Salznebel empfehlen wir dringend die Verwendung von Edelstahl 316 in Kombination mit einer starken Zinkbeschichtung oder einer speziellen Fluorkohlenstoffbeschichtung, um maximale Haltbarkeit zu gewährleisten.
Können Sie Materialzertifikate und Prüfberichte zur Verfügung stellen?
Ja. Wir liefern mit jeder Lieferung eine umfassende Qualitätsdokumentation, einschließlich Mühlentestzertifikaten (MTC), Testberichten zu mechanischen Eigenschaften (Biege- und Scherfestigkeit) und Salzsprühtestberichten. Dies gewährleistet eine reibungslose Zollabfertigung und erfüllt die strengen Abnahmeanforderungen internationaler Bauprojekte.
Fordern Sie ein Angebot für eingebettete Stahlplatten an
Senden Sie uns Ihre Zeichnungen, die erforderliche Materialgüte, Plattenabmessungen und Korrosionsschutzspezifikationen. Unser Ingenieurteam prüft Ihr Projekt und erstellt direkt ab Werk ein wettbewerbsfähiges Angebot.
Senden Sie jetzt eine Anfrage
