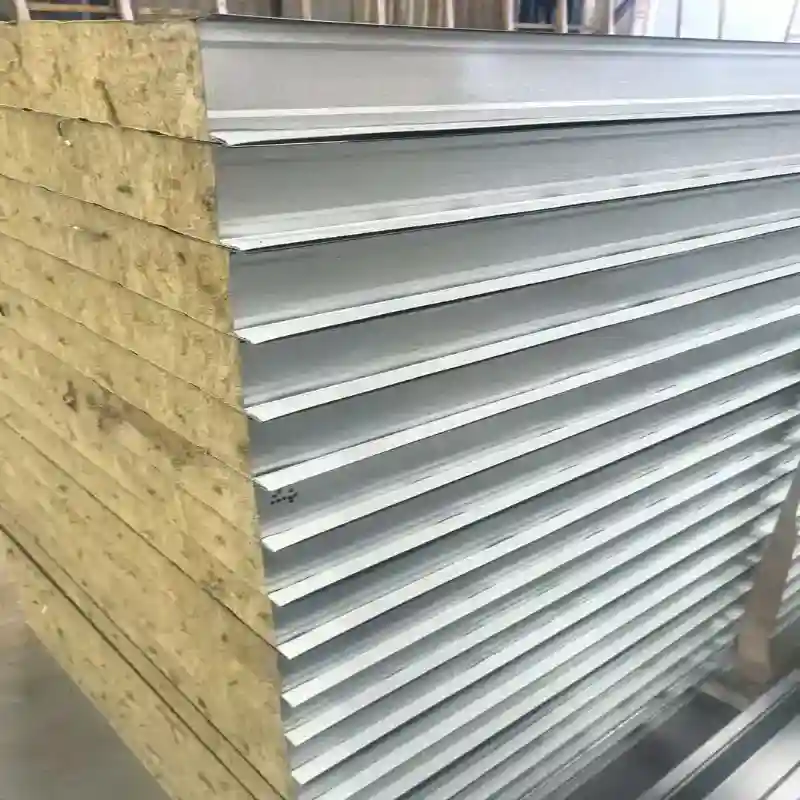

Dachplatte aus Metallverbundwerkstoff

Shunchen Metal Composite Roof Panel bietet eine integrierte Dachlösung für Industrieanlagen, Lagerhallen, Kühlhäuser und Gewerbegebäude. Durch die kontinuierliche Laminierung langlebiger Metallhäute und isolierter Kerne (50–200 mm) entfallen zusätzliche Schichten vor Ort und maximieren gleichzeitig die Energieeffizienz. Unterstützt durch eine Gruppenkapazität von 450.000 Tonnen liefert es vollständige kundenspezifische Spezifikationen und schnelle Lieferung.

Hauptmerkmale

Integrierte Wärmedämmung

Der isolierte Kern ist zwischen den Metallblechen eingeschlossen und bildet so eine durchgehende Wärmebarriere über das Dach. PU- und PIR-Kerne eignen sich besonders für Gebäude, bei denen die Begrenzung der Wärmeübertragung durch das Dach wichtig ist.

Die erforderliche Dicke der Metallverbunddachplatte kann entsprechend dem Dämmziel des Projekts und den örtlichen Klimabedingungen ausgewählt werden, anstatt für jedes Gebäude eine feste Dicke zu verwenden.

Witterungsbeständige Metalloberfläche

Die äußere Metallschicht bildet die erste Barriere gegen Regen, Sonnenlicht, Wind und Witterungseinflüsse. Das gewählte Beschichtungssystem bietet zusätzlichen Schutz für den Stahl- oder Aluminiumuntergrund und bestimmt auch die sichtbare Dachoberfläche.

Bei Projekten in feuchten, küstennahen oder chemisch exponierten Umgebungen sollten die Substrat- und Beschichtungsspezifikation entsprechend den zu erwartenden Korrosionsbedingungen ausgewählt werden.

Strukturelle Steifigkeit

Die verklebte Sandwichkonstruktion kombiniert zwei Metallhäute mit einem starren oder halbstarren Dämmkern. Dadurch entsteht eine dickere und stabilere Platte als ein einzelnes dünnes Metallblech.

Die Plattensteifigkeit hängt vom Kerntyp, der Plattendicke, der Blechdicke, der Profilgeometrie, der Spannweite und der Befestigungsmethode ab. Bei der konstruktiven Dachkonstruktion sollte die endgültige Paneelkonfiguration daher entsprechend der erforderlichen Spannweite und Belastungsbedingungen ausgewählt werden.

Reduzierte Dachschichtung

Da die Metallabdeckung und die Isolierung als eine werkseitig hergestellte Komponente geliefert werden, ist für das Dachsystem keine separate Isolierschicht zwischen der äußeren Dachplatte und dem Gebäudeinneren erforderlich.

Diese integrierte Konfiguration kann die Anzahl der Installationsschritte reduzieren und die Materialhandhabung während der Dachkonstruktion vereinfachen.

Benutzerdefiniertes Erscheinungsbild der Oberfläche

Die Außen- und Innenbleche können in unterschiedlichen Beschichtungen und Farben geliefert werden. Dadurch kann das Erscheinungsbild des Daches an Industrieanlagen, Gewerbegebäude, Lagerhallen und andere architektonische Anforderungen angepasst werden.

Anwendungen

Industrielle Werkstätten und Fabriken

Metallverbunddachplatten werden für Fabrikdächer verwendet, bei denen eine Wärmedämmung zusammen mit einer fertigen Metalldachoberfläche erforderlich ist. PU-, PIR- und Steinwolle-Konfigurationen können entsprechend den thermischen und Brandschutzanforderungen des Gebäudes ausgewählt werden.

Lager- und Logistikgebäude

Lagerhallen erfordern große Dachflächen mit einheitlichen Plattenabmessungen und einer effizienten Installation. Die vorgefertigte Plattenkonstruktion eignet sich für Lagerhallen und Logistikanlagen mit Stahlrahmen, bei denen die Dachkonstruktion große Flächen abdecken muss.

Kühllagereinrichtungen

Für Kühllager und temperaturgeführte Gebäude können PU- oder PIR-Kerne aufgrund ihrer Wärmedämmeigenschaften ausgewählt werden. Die Plattendicke wird normalerweise anhand der angestrebten Innentemperatur, des Außenklimas, der Kühllast und der Gestaltung der Gebäudehülle bestimmt.

Gewerbliche und landwirtschaftliche Gebäude

Die Paneele können für Gewerbegebäude, landwirtschaftliche Lagerhallen, Viehställe und andere Strukturen verwendet werden, die eine fertige isolierte Dacheinhausung erfordern.

Brandgefährdete Industriegebäude

Kernkonfigurationen aus Steinwolle können verwendet werden, wenn das Projekt einen mineralischen Isolierkern mit nicht brennbaren Eigenschaften erfordert. Die endgültige Brandklassifizierung sollte anhand der vollständigen Plattenkonstruktion und der geltenden Prüfnorm bestätigt werden.

Technische Parameter

Produktspezifikationen

Typische Dickenauswahl

Die Dicke der Dachpaneele aus Metallverbundwerkstoffen sollte anhand der erforderlichen thermischen Leistung, der Brandschutzspezifikation, der Spannweite, des örtlichen Klimas und des strukturellen Designs bestimmt werden und nicht ausschließlich nach dem Gebäudetyp ausgewählt werden.

Anwendbare Standards

Shunchen kann Paneele gemäß spezifizierter chinesischer und internationaler Anforderungen herstellen, einschließlich GB/T 23932-2009 und EN 14509, sofern zutreffend. Brand- und Leistungstests können gemäß der geltenden Projektspezifikation, einschließlich relevanter ASTM- oder anderer regionaler Testmethoden, arrangiert werden.

Der genaue Standard und die Testmethode sollten vor der Produktion bestätigt werden, da die Brandklassifizierung und die thermische Leistung von der gesamten Plattenkonstruktion, einschließlich der Metallhäute, dem Kernmaterial, der Dicke, den Verbindungen und der Installationskonfiguration, abhängen.

Produktions- und Qualitätskontrolle

Kontinuierliche Plattenproduktion

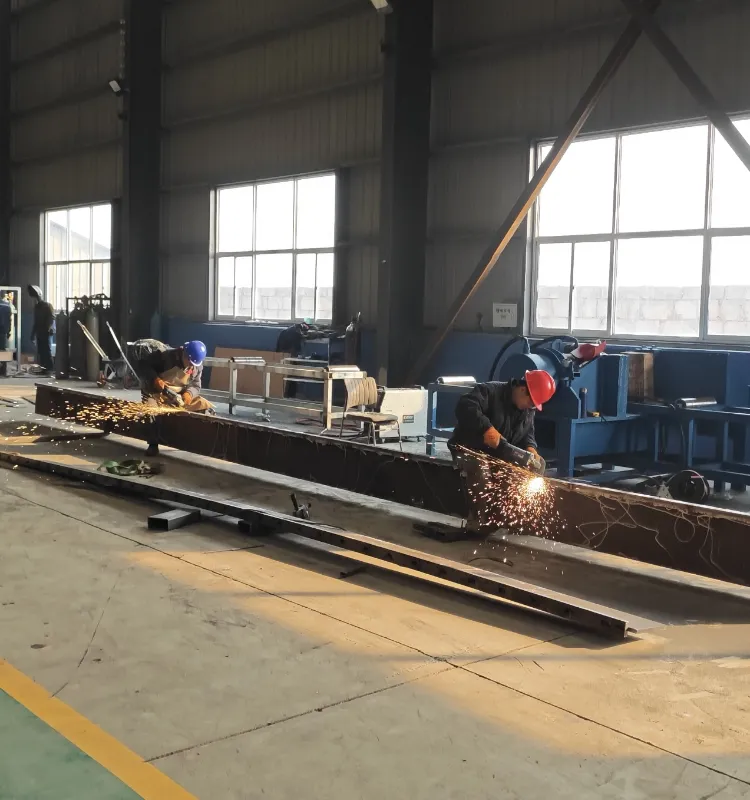

Shunchen verwendet automatisierte kontinuierliche Verbundproduktionslinien, um die Metallbleche zu formen, den Isolationskern vorzubereiten, Verbindungsmaterialien aufzutragen und die Schichten zu einer integrierten Platte zu pressen.

Durch die kontinuierliche Produktion bleiben die Plattengeometrie und die Schichtanordnung während des gesamten Produktionslaufs konstant.

Kernmaterialinspektion

Vor dem Laminieren wird der Isolationskern auf die erforderliche Materialart und Spezifikation überprüft. Dichte, Dicke und andere relevante Eigenschaften können entsprechend dem ausgewählten Kern und den geltenden Prüfanforderungen überprüft werden.

Prüfung der Plattenabmessungen

Fertige Dachpaneele aus Metallverbundwerkstoffen werden auf Dicke, Breite, Länge, Profilzustand und sichtbare Maßabweichungen überprüft. Bei der Prüfung geht es darum, ob die fertige Platte der genehmigten Produktionsspezifikation entspricht.

Verklebung und Oberflächeninspektion

Die verklebte Schnittstelle wird auf sichtbare Delaminierung und unvollständige Verklebung untersucht. Vor dem Verpacken wird die Metalloberfläche auf Kratzer, Beschichtungsfehler, Dellen und andere sichtbare Schäden überprüft.

Leistungstests

Abhängig von der Produktkonfiguration und den Projektanforderungen können die Tests Wärmeleitfähigkeit, Brandverhalten, Biegefestigkeit und andere relevante Leistungsnachweise umfassen.

Bei Exportaufträgen, die eine unabhängige Prüfung erfordern, kann eine Fremdprüfung durch Organisationen wie SGS oder BV entsprechend dem vereinbarten Prüfumfang vereinbart werden.

OEM-Anpassung

Auswahl des Kern- und Metallmaterials

Kunden können das äußere Metallblech, das innere Metallblech und den Isolationskern entsprechend den Projektanforderungen spezifizieren. Shunchen kann Kombinationen auf Basis von farbbeschichtetem Stahl, Aluminium-Magnesium-Mangan-Legierung, PU, ​​PIR, Steinwolle und Glaswolle liefern.

Plattenstärke und -breite

Die Plattenstärke kann je nach Dämmungsanforderungen und Gebäudedesign individuell angepasst werden. Auch die Nutzbreite lässt sich je nach Dachgrundriss und Installationssystem anpassen.

Benutzerdefinierte Panellänge

Die Paneele können in festen oder kundenspezifischen Längen hergestellt werden. Die Produktion auf Länge reduziert die Notwendigkeit umfangreicher Zuschnitte vor Ort und ermöglicht die Anpassung der Plattenabmessungen an die Dachgeometrie.

Oberflächenbeschichtung und Farbe

Kunden können Beschichtungsart, Oberflächenbeschaffenheit und Farbe angeben. Für unterschiedliche Belichtungs- und Aussehensanforderungen stehen Polyester- und Fluorcarbon-Beschichtungssysteme zur Verfügung.

Vorgefertigte Verarbeitung

Zu den weiteren Bearbeitungen im Werk können das Öffnen, die Kantenversiegelung, das Biegen der Ecken und das Vorbohren gemäß genehmigten Zeichnungen gehören. Diese Vorgänge werden vor dem Versand abgeschlossen, wenn das Projekt erfordert, dass die Panels teilweise für die Installation vorbereitet ankommen.

Installation und Anschluss

Dachlayout

Vor der Montage ist die Dachkonstruktion auf Ausrichtung, Pfettenabstand, Niveau und Tragfähigkeit zu prüfen. Die Abmessungen der Dachpaneele aus Metallverbundwerkstoffen sollten anhand der genehmigten Dachanordnung überprüft werden, bevor die Bündel auf das Dach gehoben werden.

Panel-Positionierung

Die Paneele werden entlang der geplanten Dachrichtung positioniert und von den darunter liegenden Pfetten getragen. Die richtige Ausrichtung ist wichtig, da die Plattenverbindung die Kontinuität der Dacheindeckung bestimmt.

Gemeinsame Verbindung

Benachbarte Paneele werden durch die entworfene Seitenfuge oder Überlappungskonstruktion verbunden. Die Verbindung sollte vor der Befestigung vollständig eingerastet und ausgerichtet sein, um Lücken zwischen den Paneelen zu vermeiden.

Befestigung

Die Befestigungselemente werden durch den vorgesehenen Befestigungsbereich in die Tragkonstruktion eingebaut. Befestigungstyp, Abstand, Unterlegscheibenspezifikation und Befestigungsposition sollten der Installationszeichnung des Projekts und den örtlichen Windlastanforderungen entsprechen.

Blinken und Abdichten

Dachkanten, Firste, Täler, Durchdringungen und andere Verbindungen erfordern eine entsprechende Anschluss- und Abdichtungsbehandlung. Diese Bereiche sind für die Verhinderung von Wassereintritt besonders wichtig, da sie die durchgehende Dachfläche unterbrechen.

Die Installationsdetails sollten den Installationsanweisungen des Paneellieferanten und der vom Statiker genehmigten Dachkonstruktion entsprechen.

Warum Shunchen wählen?

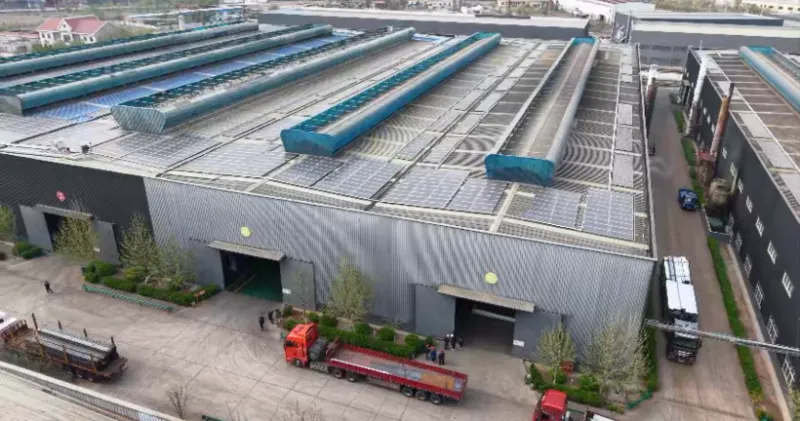

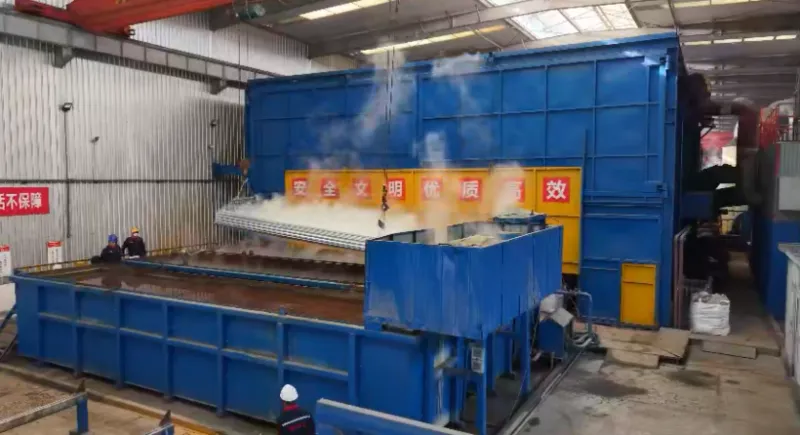

Shunchen liefert Dachpaneele aus Metallverbundwerkstoffen aus einer integrierten Produktionsbasis für die Stahlverarbeitung mit Einrichtungen für die Verarbeitung, Beschichtung, Verzinkung, Lagerung und Logistik von Stahlmaterialien.

Die Gruppe verfügt über eine jährliche Produktionskapazität von über 450.000 Tonnen und mehr als 40.000 Quadratmeter Produktions- und Lagerfläche. Bei Bestellungen von Dachpaneelen aus Verbundwerkstoffen unterstützt diese Fertigungsinfrastruktur die Rohstoffbeschaffung, die Paneelproduktion, die kundenspezifische Verarbeitung, Inspektion, Verpackung und den Export innerhalb derselben Lieferkette.

Kunden können vor der Produktion den Plattenkern, das Metallblech, die Dicke, Breite, Länge, Beschichtung, Farbe und Vorfertigungsanforderungen festlegen. Technische Informationen werden anhand der Projektspezifikation überprüft, sodass die Fertigungskonfiguration bestätigt wird, bevor der Auftrag in Produktion geht.

Für Exportaufträge kann Shunchen bei Bedarf eine Werkstestdokumentation, Maßkontrollprotokolle, Materialdokumentation und Inspektionen durch Dritte bereitstellen. Für internationale Bestellungen stehen FOB- und CIF-Versandvereinbarungen zur Verfügung.

FAQ

Was ist der Unterschied zwischen einem Metallverbunddachpaneel und einem einschichtigen Metalldachblech?

Eine Metallverbunddachplatte enthält einen Isolierkern zwischen zwei Metallschichten, während eine einschichtige Dachplatte hauptsächlich für die äußere wetterbeständige Abdeckung sorgt. Die Verbundkonstruktion vereint somit Dach- und Dämmfunktionen in einem vorgefertigten Bauteil.

Welcher Kern sollte für eine Verbunddachplatte ausgewählt werden?

PU und PIR werden häufig verwendet, wenn die Wärmedämmung die Hauptanforderung ist. Steinwolle eignet sich für Projekte, bei denen Brandschutz und mineralische Isolierung wichtig sind. Wenn Wärme- und Schalldämmung erforderlich ist, kann Glaswolle in Betracht gezogen werden. Die endgültige Auswahl sollte sich an den Wärme- und Brandschutzspezifikationen des Projekts orientieren.

Welche Plattenstärken gibt es?

Übliche Dicken sind 50, 75, 100, 150 und 200 mm. Andere Dicken können je nach erforderlicher Wärmeleistung und Projektdesign besprochen werden.

Kann die Panellänge individuell angepasst werden?

Ja. Die Paneele können in festen Längen wie 6 m und 12 m geliefert oder je nach Dachlayout und Transportanforderungen auf bestimmte Längen zugeschnitten werden.

Können Außenfarbe und Beschichtung individuell angepasst werden?

Ja. Es können Polyester-, Fluorkohlenstoff- und andere spezifizierte Beschichtungssysteme geliefert werden. Die Farbe kann auch entsprechend dem verfügbaren Beschichtungssystem und den Projektanforderungen angepasst werden.

Können Sie Aluminium-Magnesium-Mangan-Platten liefern?

Ja. Als Metalloberfläche für geeignete Verbunddachplattenkonfigurationen können Aluminium-Magnesium-Mangan-Legierungsbleche verwendet werden. Die Dicke des Untergrunds und der Plattenaufbau sollten entsprechend der Dachkonstruktion bestätigt werden.

Können Öffnungen vor dem Versand bearbeitet werden?

Ja. Öffnung, Kantenversiegelung, Biegen und Vorbohren können nach genehmigten Fertigungszeichnungen erfolgen.

Welche Informationen werden für ein Angebot benötigt?

Zu den erforderlichen Informationen gehören normalerweise die Dachfläche oder Plattenanzahl, die Plattendicke, das Kernmaterial, die Art und Dicke des Blechs, die effektive Breite, die Plattenlänge, die Beschichtung, die Farbe, die Installationsanforderungen und der Lieferort. Dachzeichnungen sind nützlich, wenn der Kunde eine Mengenberechnung oder eine vorgefertigte Verarbeitung benötigt.

Können Sie eine Inspektion durch Dritte veranlassen?

Ja. SGS-, BV- oder andere vereinbarte Inspektionen durch Dritte können gemäß dem im Kaufvertrag festgelegten Inspektionsumfang vereinbart werden.
